Комплекс электромонтажных работ «под ключ» в новостройках

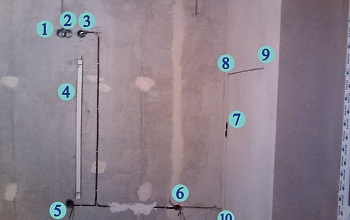

Установка розеток фронтальной стены спальни. 1, 2. – TV и Internet розетки в общей рамке. Расположены за панелью телевизора. Удобный вариант использования основного кабельного общедомового телевидения и возможность подключения интернет-приставки (интернет-ТВ). 3.- Розетка 220В для питания телевизора. 4.- Вмонтированный в стену кабель канал 40х25 мм для скрытой укладки HDMI-кабеля по завершению ремонта. 5.- Розетка 220В для питания телевизионной приставки по месту её расположения. Отличное качество изображения гарантировано. 6.- Распаечная коробка в старом месте. 7.-Блок «Розетка 220В + Выключатель» для подсветки Дамского столика(трюмо) и использования фена. 8,9.-Выводы подсветки зеркала трюмо 10.-Вывод освещения на тёплую лоджию.

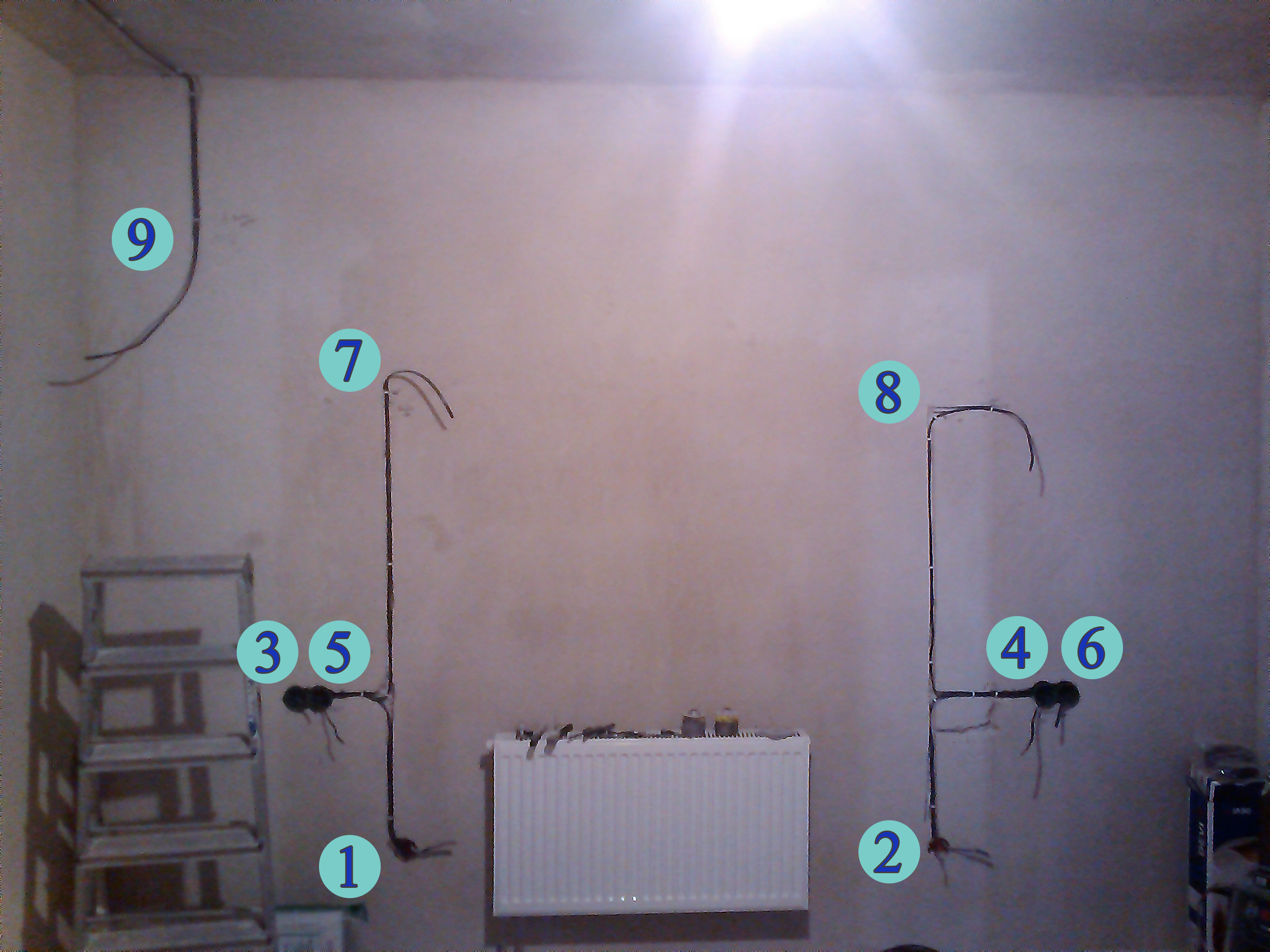

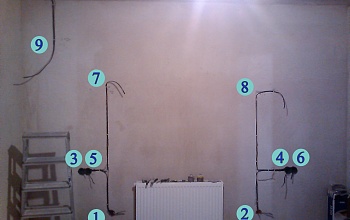

Размещение розеток прикроватной стены спальни 1,2- Распаечные коробки в старом месте. 3,6- Розетки 220В над тумбочками для включения ноутбука(планшета, зарядки смартфона) 4,5- выключатели света(для удобства расположены с ближних сторон от кровати) 7,8- выводы под светильники 9- Электропитание Кондиционера- отдельная линия.

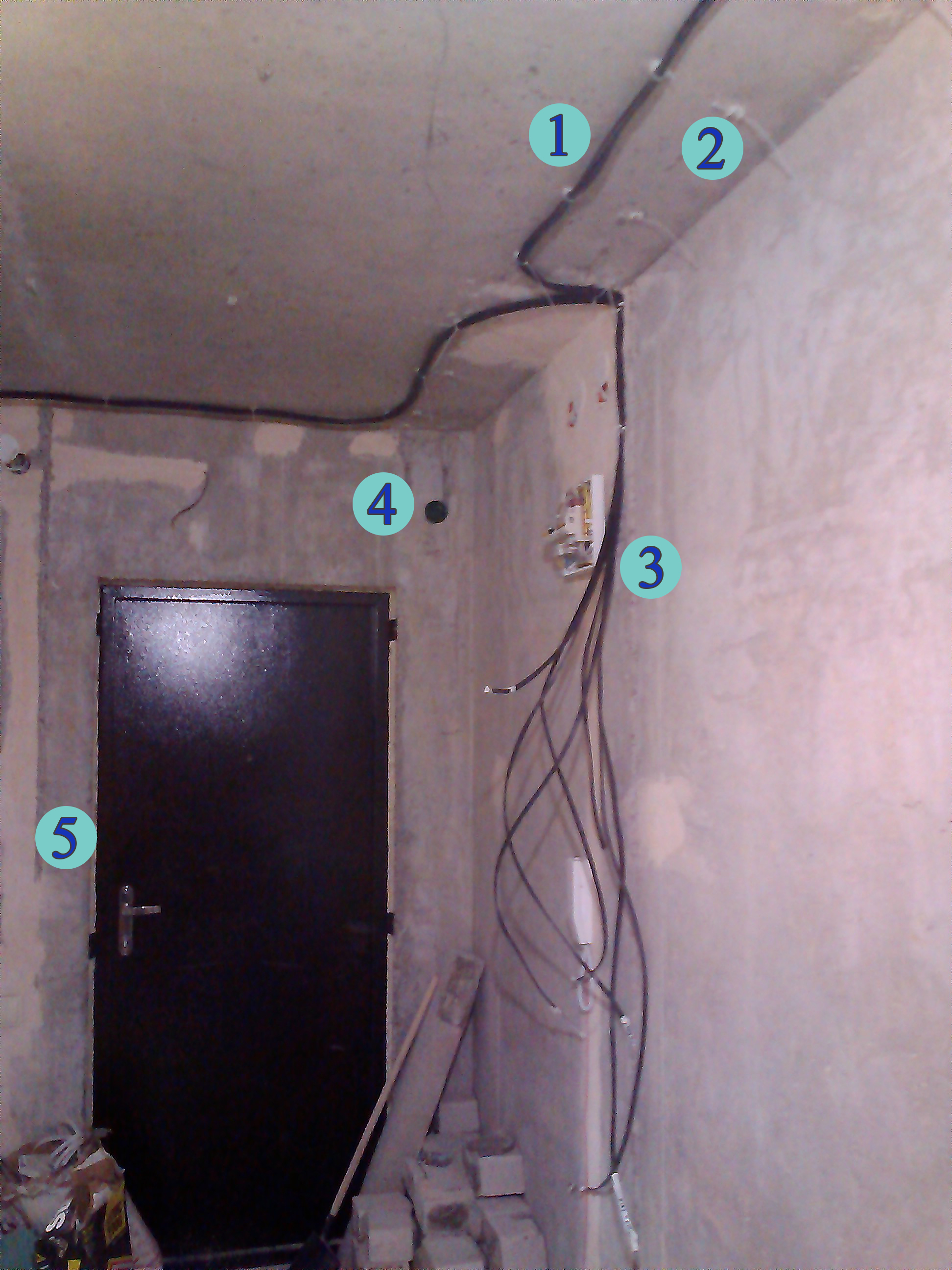

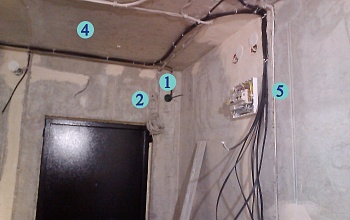

Прокладка кабеля и подвод к боксу 1.- Надежная укладка кабеля по потолку 2.-Отдельная трасса для прокладки слаботочного кабеля(Интернет и Тв)-гарантия сигнала без помех. 3.- Подвод Дополнительных силовых кабелей к электрощитку 4.-Розетка 220В под Wi-Fi роутер- продумано заранее- значит потом не придется тянуть переноски и провода к роутеру по стенам и по полу, сверлить и пылить после того как закончится ремонт. 5.- Штроба под кабель Домофона

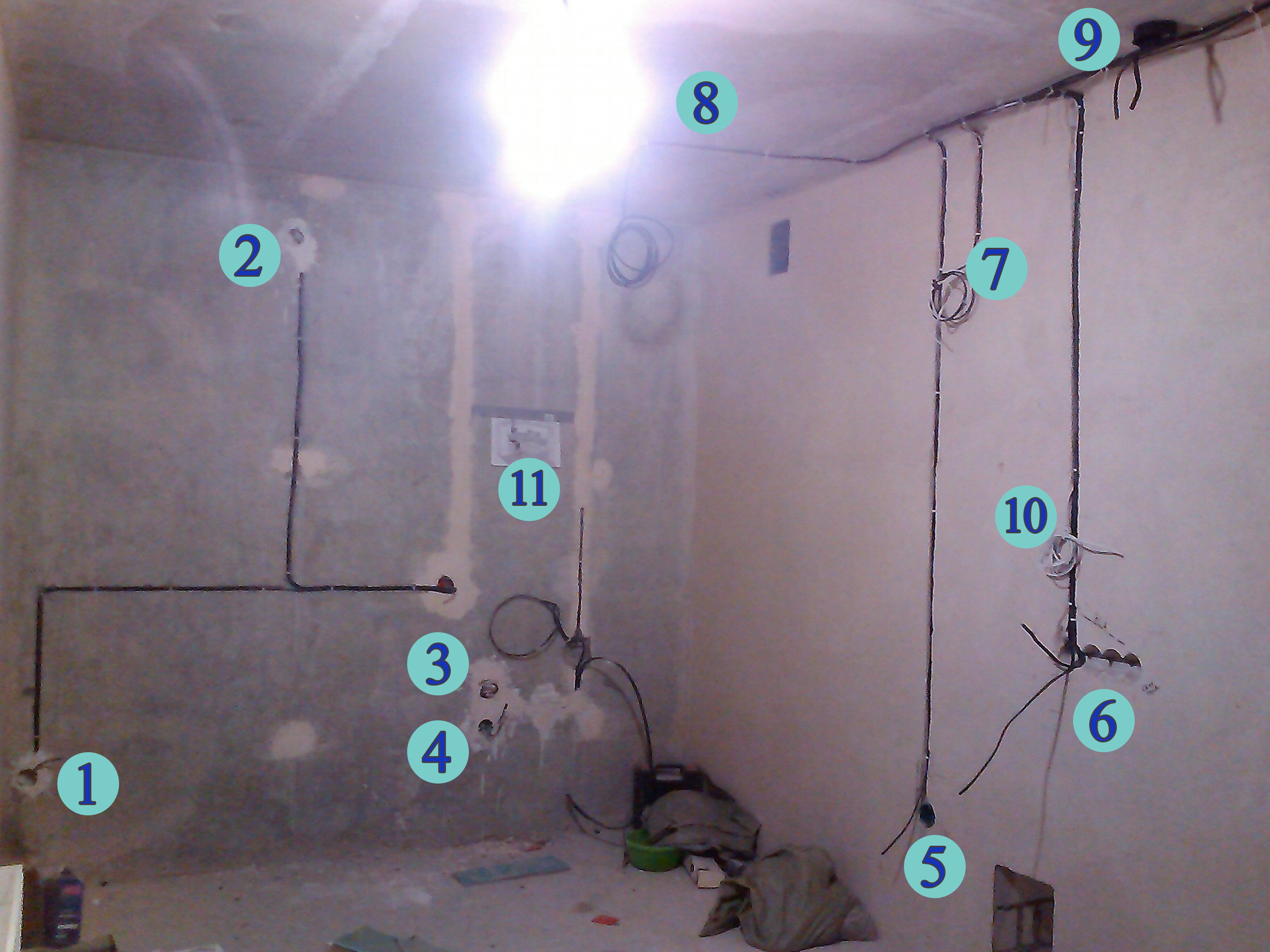

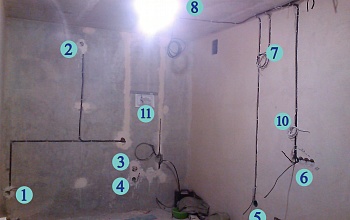

Размещение розеток кухни по плану. 1-Розетка 220В под холодильник 2- Розетка 220В под Вытяжку 3- Розетка силовая 220В под Электроплиту 4- Розетка 220В под Духовой Шкаф 5- Розетка 220В под Посудомоечную Машину(отдельная линия с Дифференциальным Автоматическим Выключателем на ток утечки 30 мА) 6-Блок из 3 Розетка 220В и 1 Выключателя подсветки кухни на рабочей поверхности. 7- Вывод света под блок питания светодиодной подсветкой. 8-Основное освещение Гипсокартонного потолка. 9-Распаечная коробка. 10- Вывод кабеля 12В для освещения рабочей поверхности кухни. 11-План Кухни.

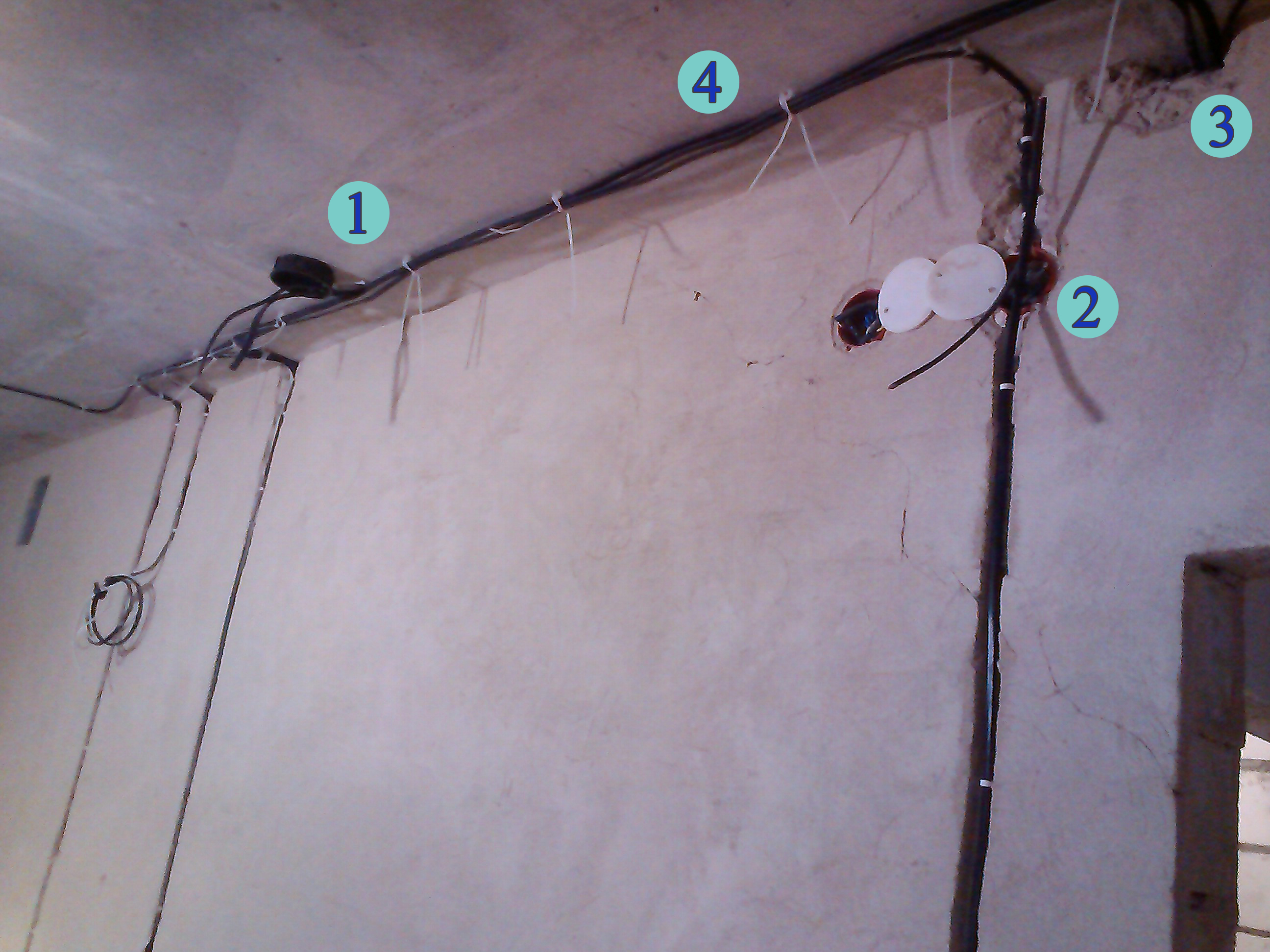

Электропроводка на кухне. 1-Распаечная коробка 2-работы в распаечной коробке 3-Просверливание перекрытий для прокладки кабелей 4-Укладка трассы кабелей по потолку на площадках и стяжках — быстро и надежно

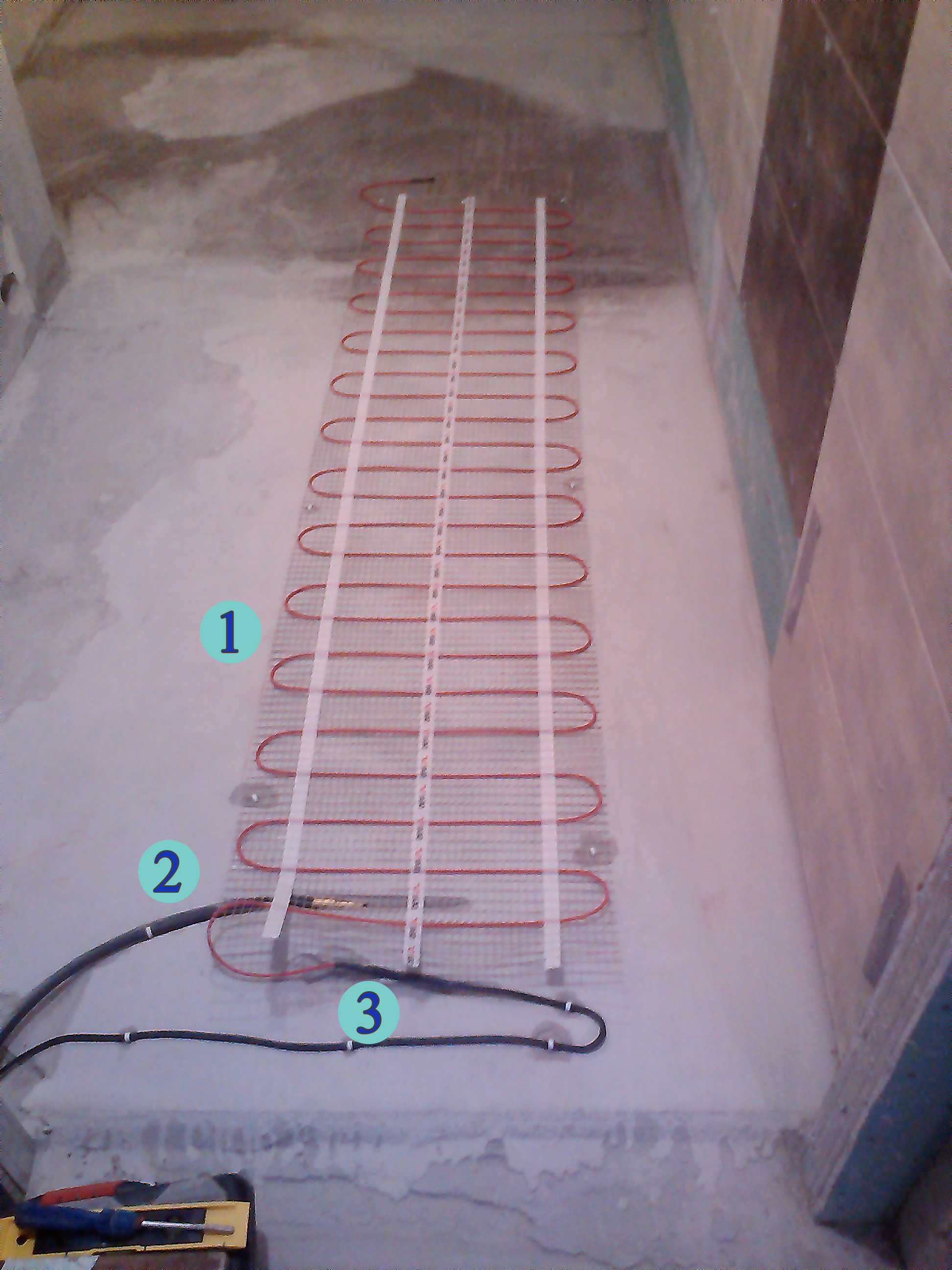

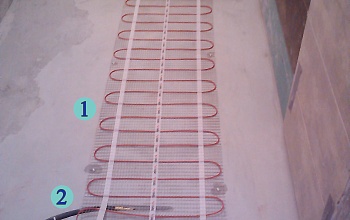

Тёплый пол ванной комнаты. 1- Теплый нагревательный мат датской фирмы Devi. 2- Температурный датчик в гофре- лёгкая сменяемость при дальнейшей эксплуатации, а так же надёжная защита от перегрева. 3- Полумуфта соединительная нагревательного кабеля(уложена в штробу для практичной укладки плитки)

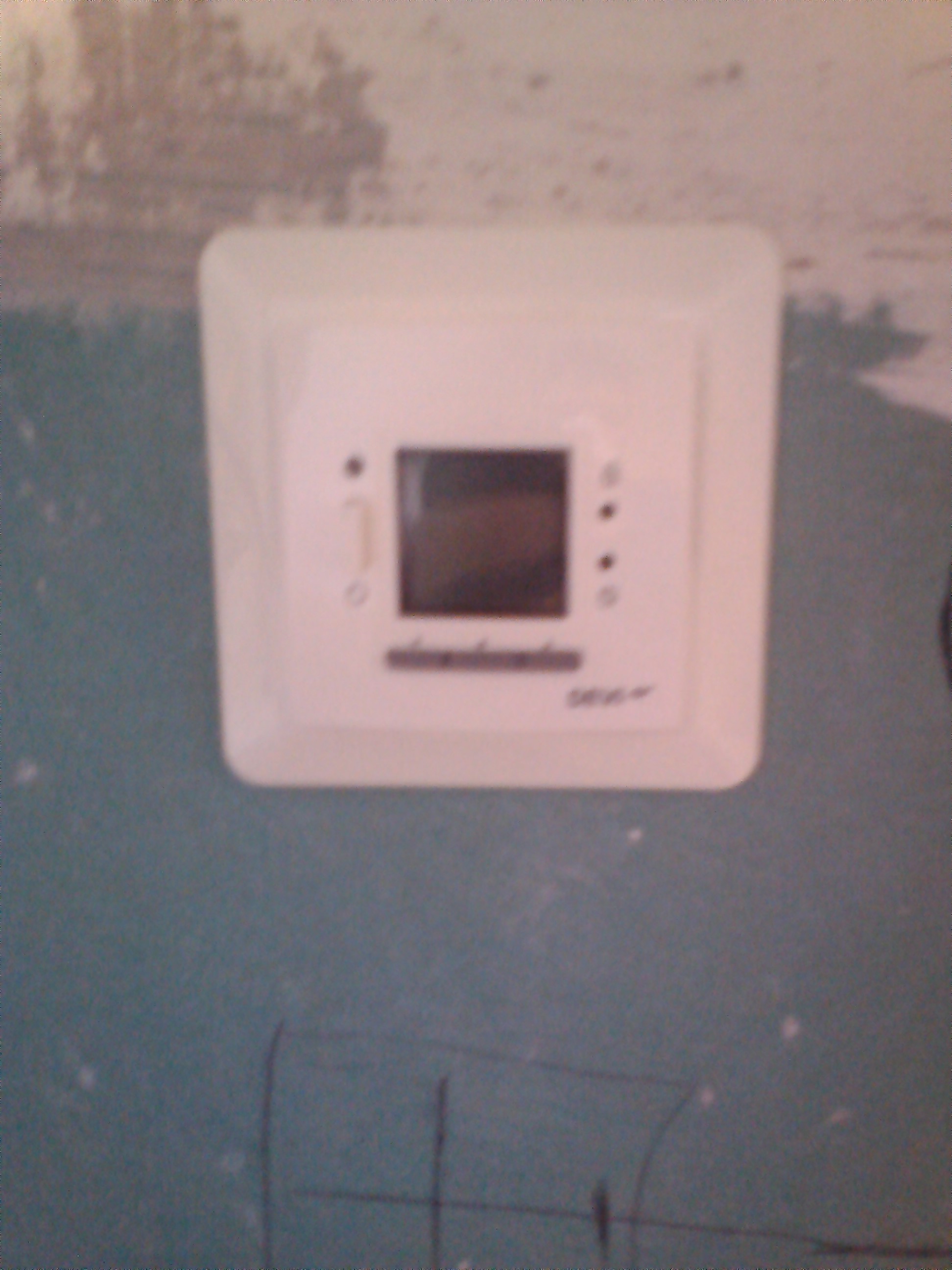

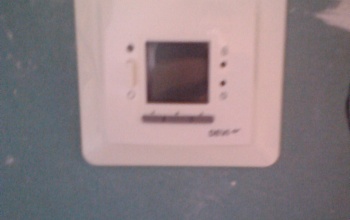

Программируемый терморегулятор по часам и дням недели-рациональное использование электроэнергии.

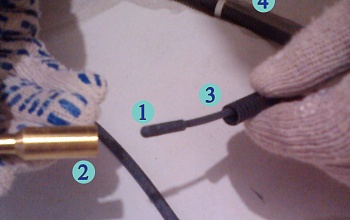

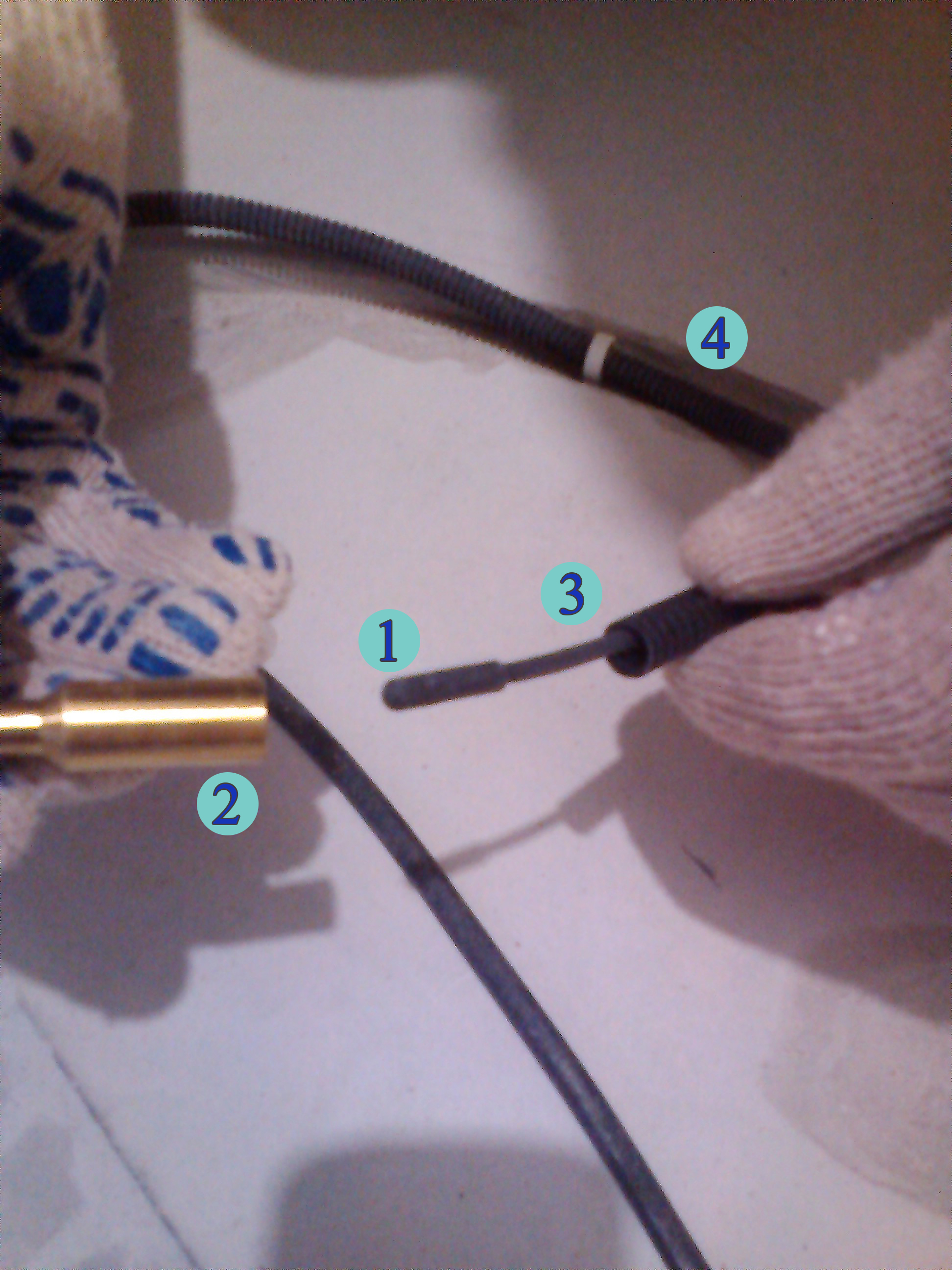

Монтаж датчика теплого пола. 1- температурный датчик- перед и после монтажа обязательная проверка электрического сопротивления. 2- Медная гильза- одевается на сам датчик для механической прочности, лучшей теплопроводности и тем самым повышает «чувствительность» датчика. 3- Гофрированная трубка- даст возможность легко сменить датчик в ходе эксплуатации без нарушения целостности кафельного пола и ремонта 4- Штроба под гофру датчика в стяжке

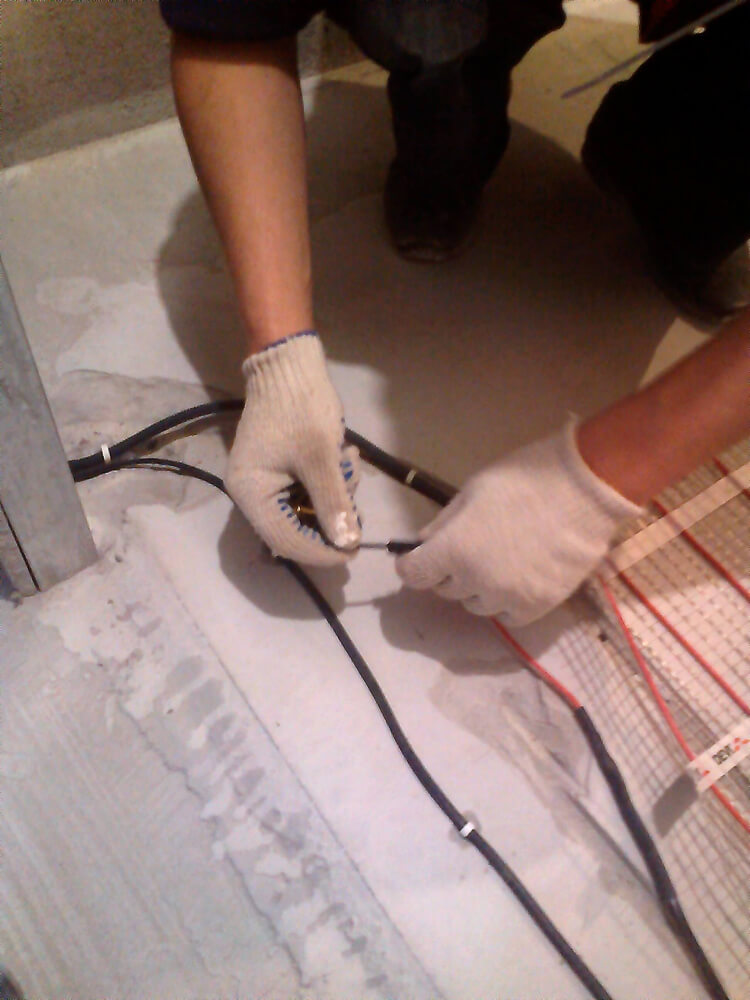

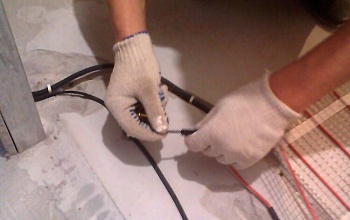

Проверяем лёгкую сменяемость датчика теплого пола

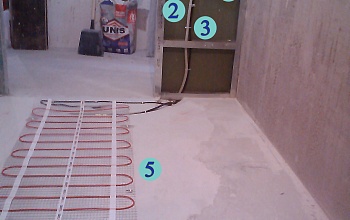

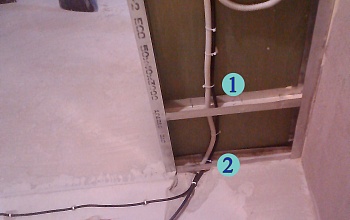

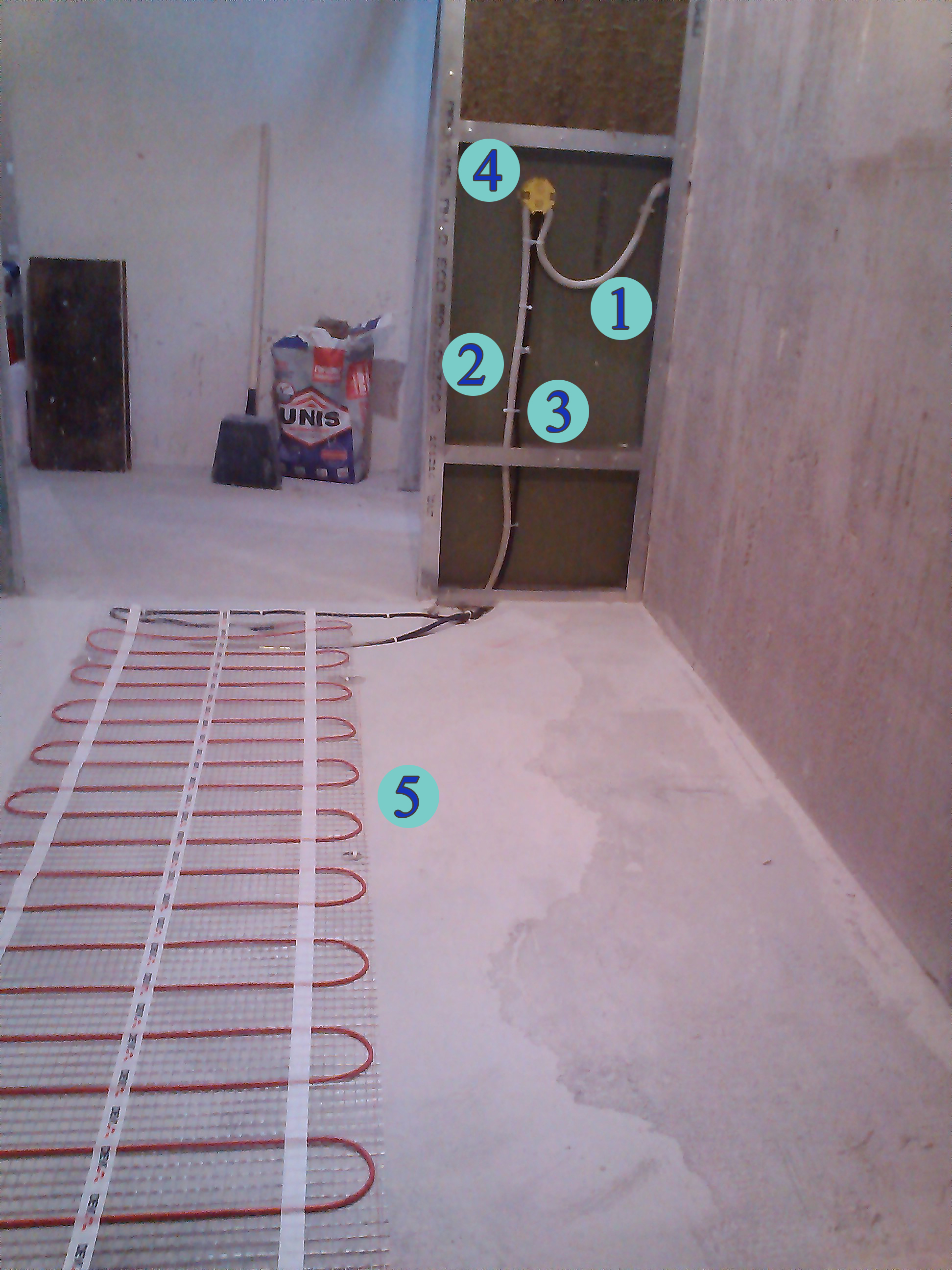

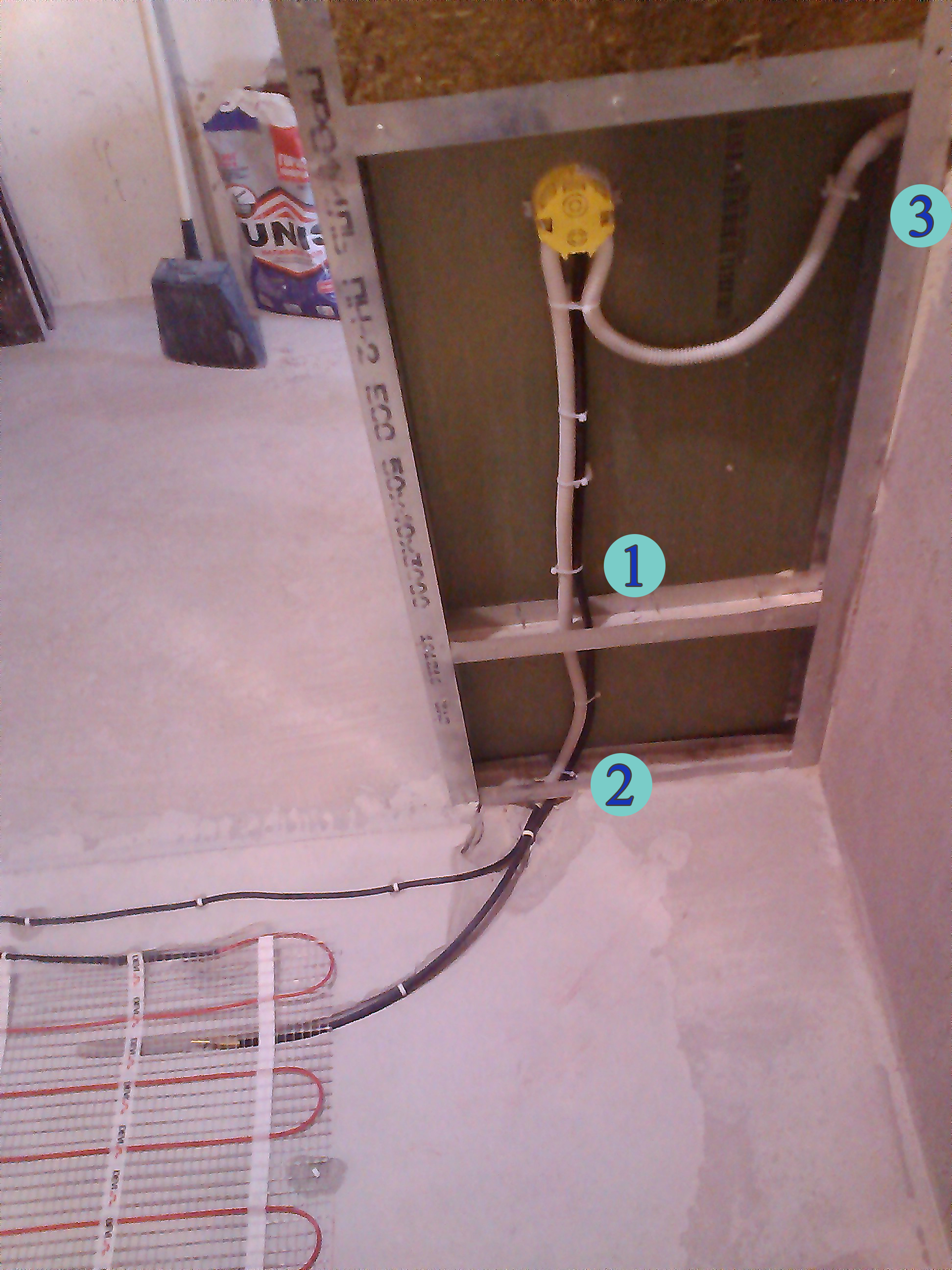

Теплый пол в ванную комнату под плитку для комфорта в комплексе. 1.-Подвод питающего кабеля в гофре 2,3-Кабель нагревательного мата и температурного датчика закреплены в гофре 4-Установка и подключение Терморегулятора 5-Укладка теплого пола и закрепление нагревательного мата
Терморегулятор теплого пола- закрепление питающих и отходящих кабелей. 1,2,3- Просверливание перекрытий из гипсокартона в металлопрофиле.

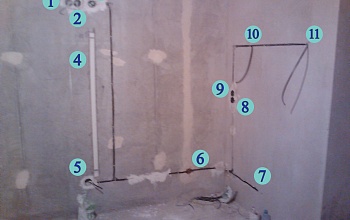

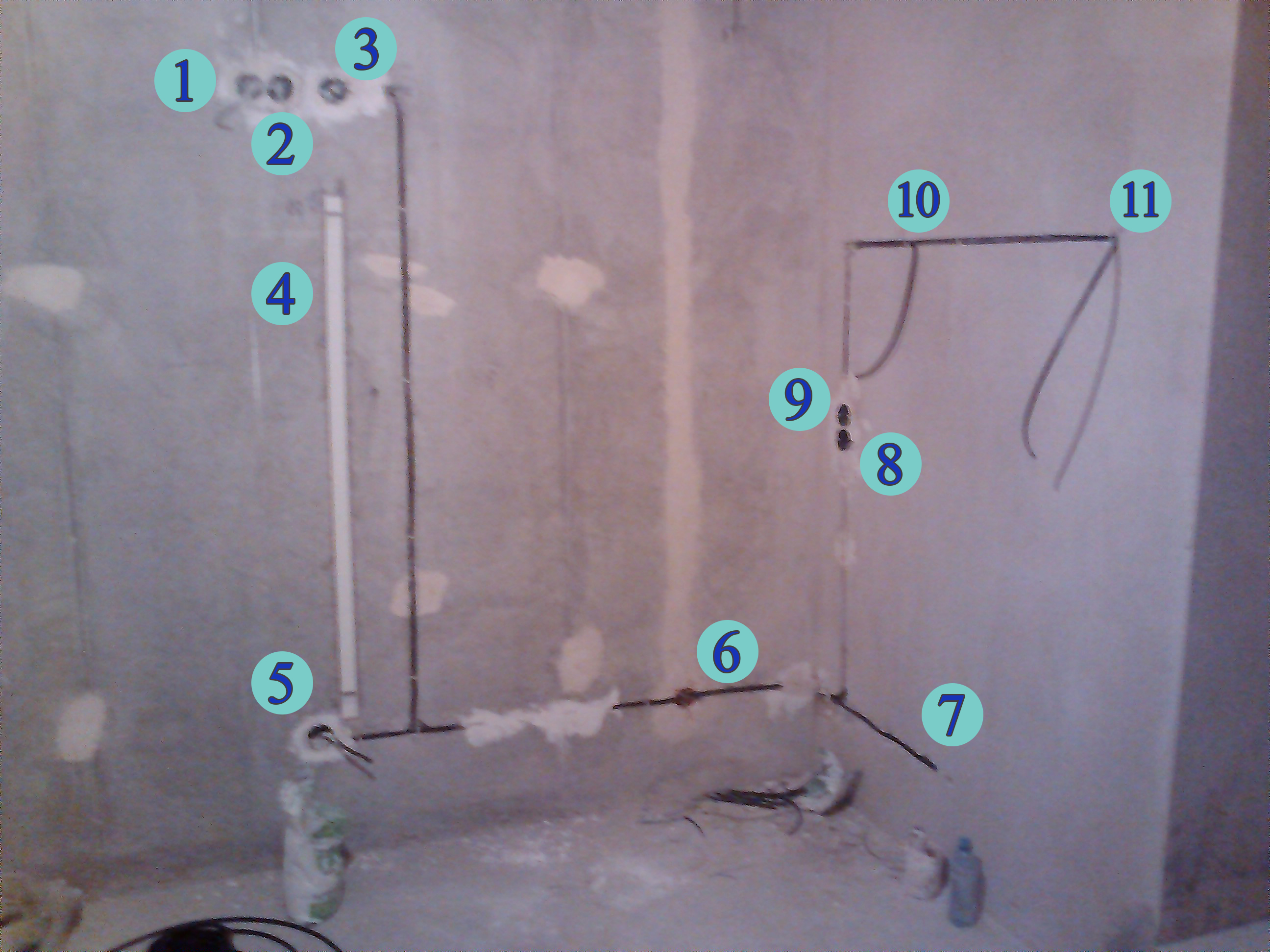

Установка розеток под Телевизор и Трюмо. 1, 2. – TV и Internet розетки в общей рамке. Расположены за панелью телевизора. Удобный вариант использования основного кабельного общедомового телевидения и возможность подключения интернет-приставки (интернет-ТВ). 3.- Розетка 220В для питания телевизора. 4.- Вмонтированный в стену кабель канал 40х25 мм для скрытой укладки HDMI-кабеля по завершению ремонта. 5.-Розетка 220В для питания телевизионной приставки по месту её расположения. Отличное качество изображения гарантировано. 6.- Распаечная коробка в старом месте. 7.- Вывод освещения на тёплую лоджию 8,9-Блок «Розетка 220В + Выключатель» для подсветки Дамского столика(трюмо) и использования фена. 10,11.-Выводы подсветки зеркала трюмо

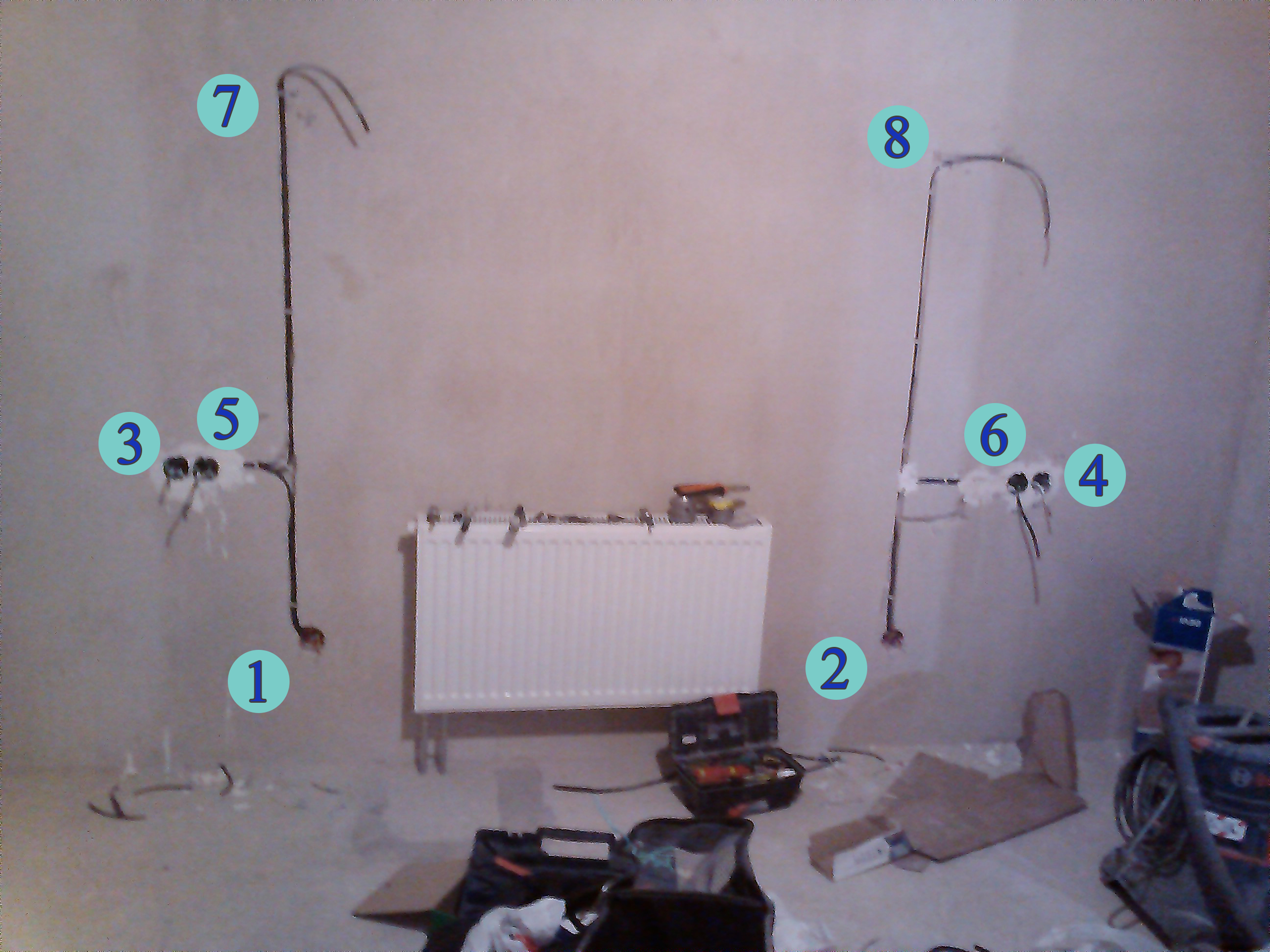

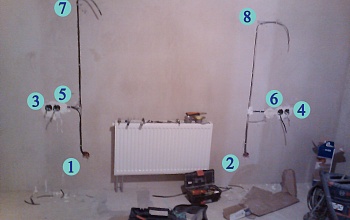

Размещение розеток прикроватной стены спальни. 1,2- Распаечные коробки в старом месте. 3,4- Розетки 220В над тумбочками для включения ноутбука(планшета, зарядки смартфона) 5,6- выключатели света(для удобства расположены с ближних сторон от кровати) 7,8- выводы под светильники
1-Розетка 220В для wi-fi роутера
2.- Подвод интернет кабелей для роутера в штробе
3,4- Соблюдение норм и правил при прокладке Слаботочной сети и Сети с напряжение 220В.
5.-Штроба под ТВ-кабель
2.- Подвод интернет кабелей для роутера в штробе
3,4- Соблюдение норм и правил при прокладке Слаботочной сети и Сети с напряжение 220В.
5.-Штроба под ТВ-кабель

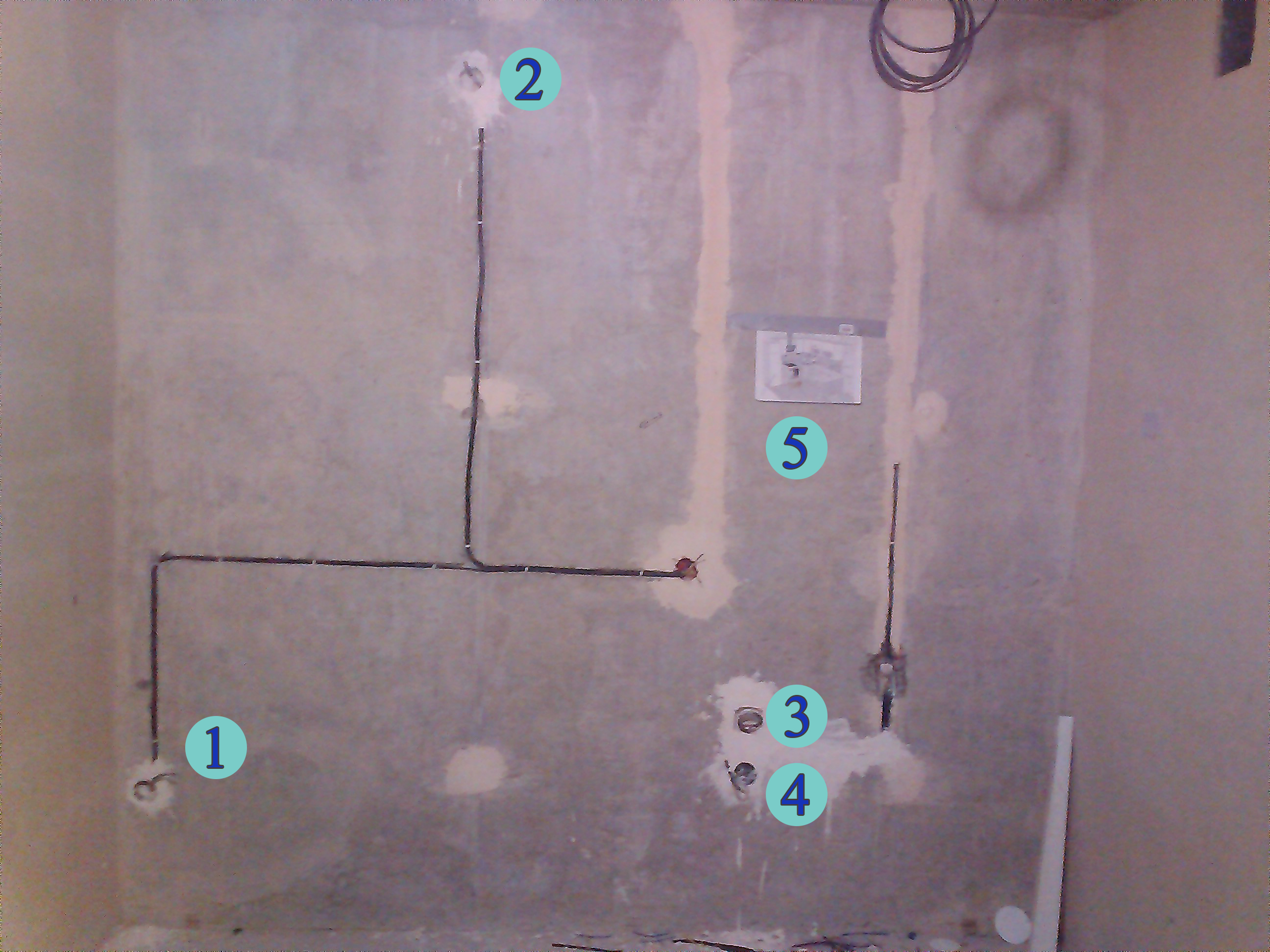

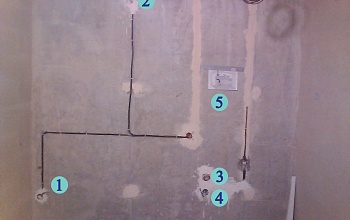

Размещение розеток кухни по плану. 1-Розетка 220В под холодильник 2- Розетка 220В под Вытяжку 3- Розетка силовая 220В под Электроплиту 4- Розетка 220В под Духовой Шкаф 5-План размещения кухни

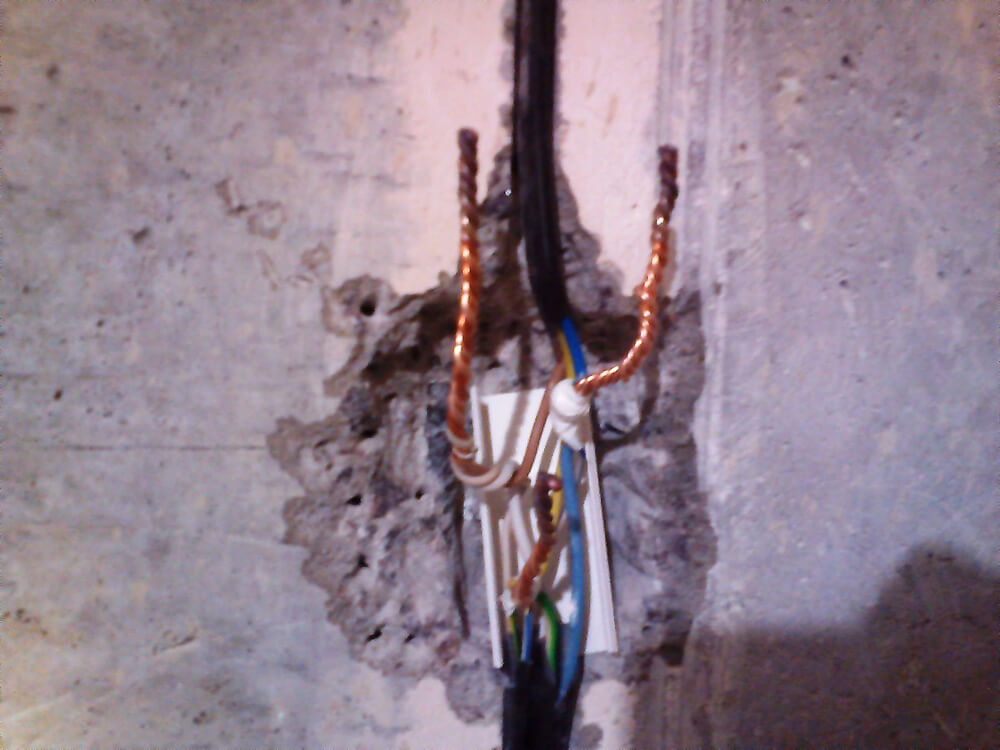

Силовая распаечная коробка под сварку

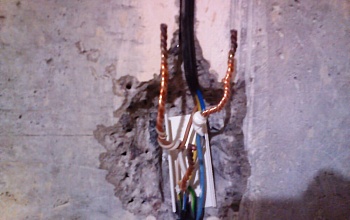

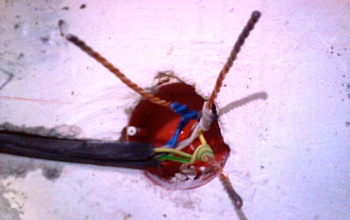

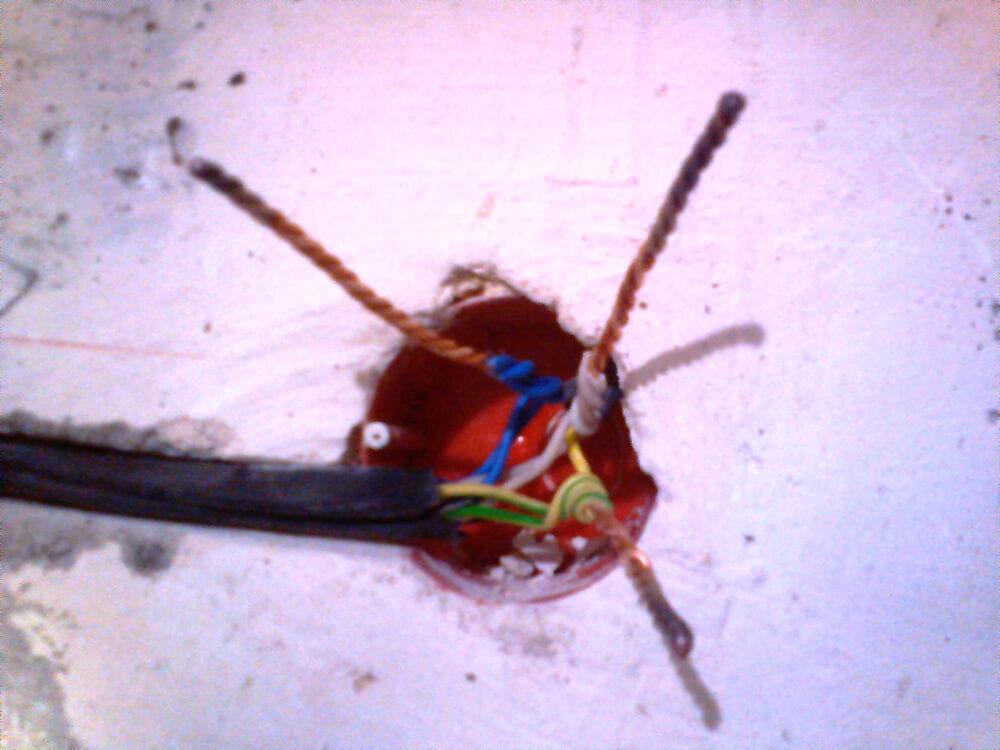

Распаечная коробка и скрутки, проваренные сваркой — залог долгой службы электропроводки

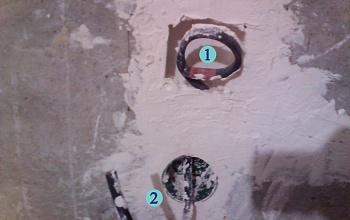

1-Розетка для электроплиты 2-Розетка для Духового Шкафа

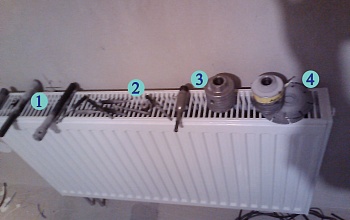

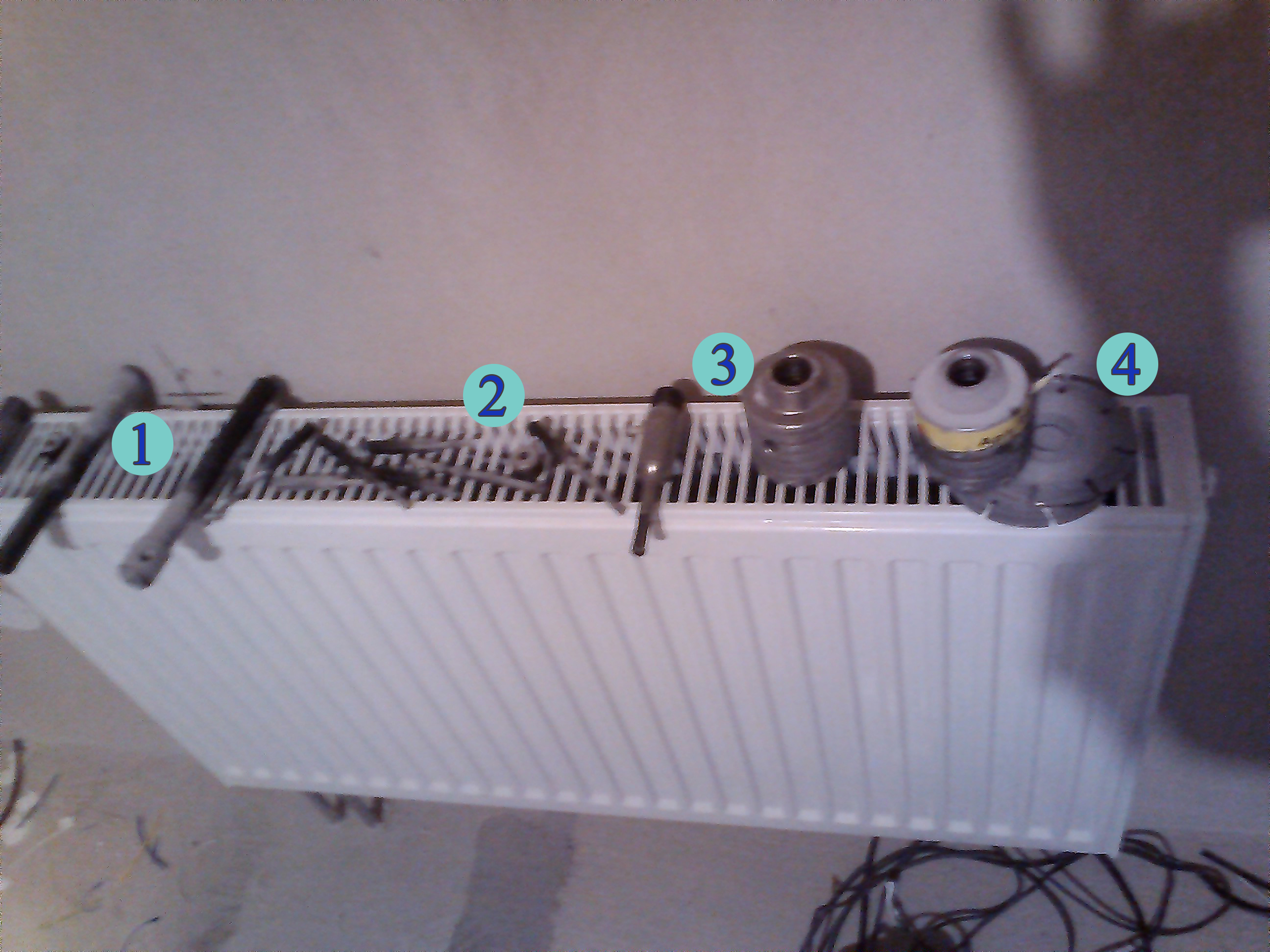

Расходные материалы. У всего есть свой ресурс. Так вот и при прокладке трасс проводов и кабелей, высверливании лунок, просверливании перекрытий и прорезании штроб- выходят из строя, ломаются да и просто стираются инструментальные принадлежности. 1.-Хвостовик коронки. 2.-Буры 6х50 по бетону 3.- Коронки диаметром 68 мм для высверливания лунок подрозетников в бетоне. 4.-Диски алмазные по бетону для штробореза 5.- Мешок для сбора пыли от пылесоса(в фото не вошел)

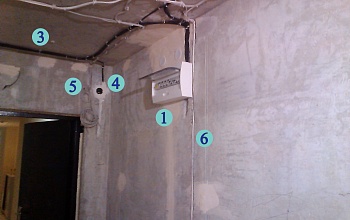

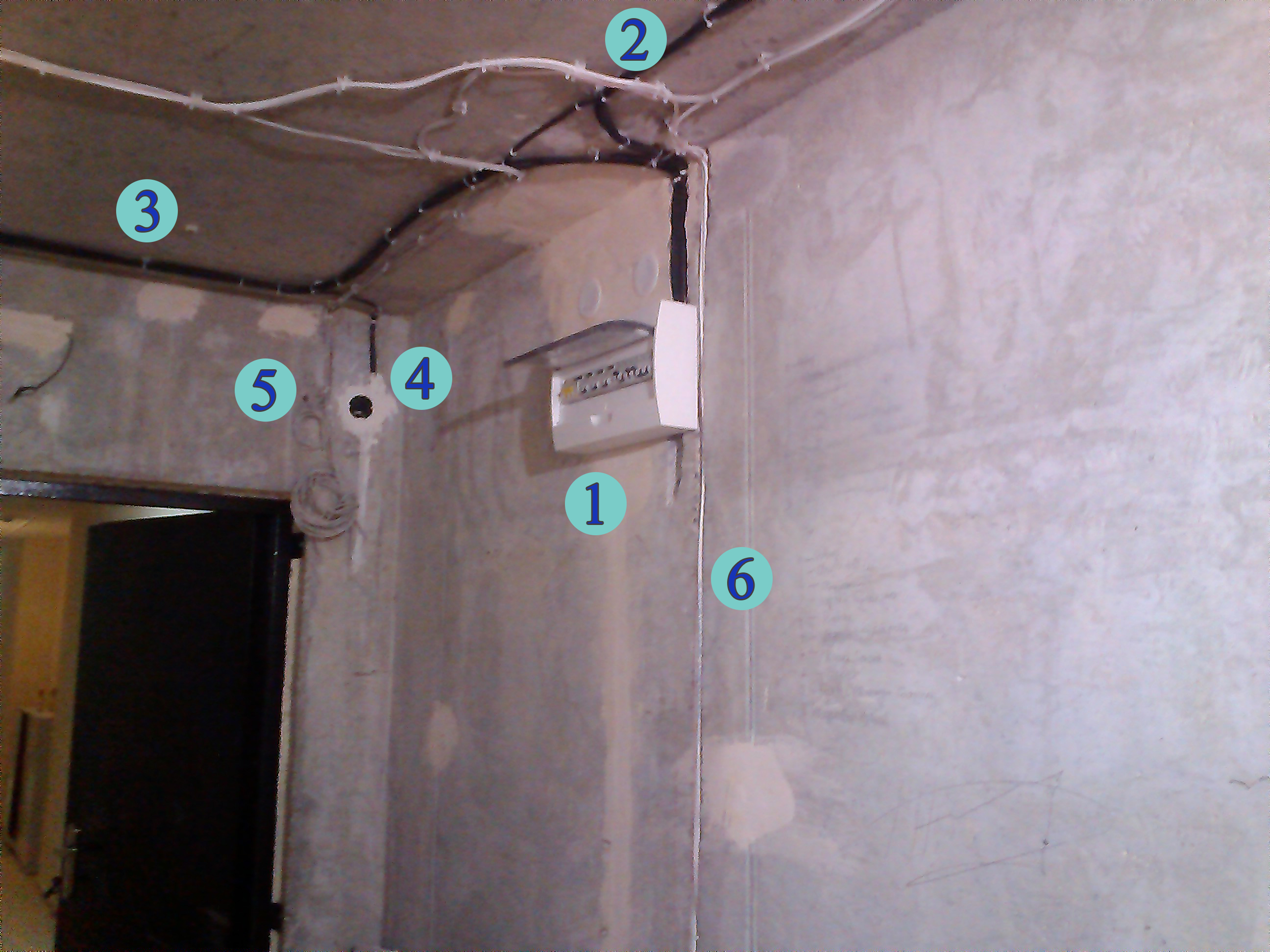

Установка электрического бокса пластикового накладно. 1- Электрический бокс 2,3- Соблюдение норм и правил при прокладке Слаботочной сети и Сети с напряжение 220В. 4.- Розетка 220В для wi-fi роутера 5.-Интернет-кабель под wi-fi роутер 6.- Штроба под ТВ-кабель
